1. ¿Qué es la electricidad?
Es un fenómeno físico originado por cargas eléctricas estáticas o en movimiento y por su interacción. Cuando una carga se encuentra en reposo produce fuerzas sobre otras situadas en su entorno.
CITAS Y REFERENCIAS BIBLIOGRAFICAS:
http://es.wikipedia.org/wiki/Electricidad
2. ¿formas de electrizar un cuerpo?
A.- Electrizacion Por Contacto:
Se puede cargar un cuerpo con sólo tocarlo con otro previamente cargado. En este caso, ambos quedan con el mismo tipo de carga, es decir, si toco un cuerpo neutro con otro con carga positiva, el primero también queda con carga positiva.
B.- Electrizacion Por Frotamiento:
Al frotar dos cuerpos eléctricamente neutros (número de electrones = número de protones), ambos se cargan, uno con carga positiva y el otro con carga negativa. Si frotas una barra de vidrio con un paño de seda, hay un traspaso de electrones del vidrio a la seda. Si frotas un lápiz de pasta con un paño de lana, hay un traspaso de electrones del paño a al lápiz.
C.- Electrizacion Por Inducción:
Un cuerpo cargado eléctricamente puede atraer a otro cuerpo que está neutro. Cuando acercamos un cuerpo electrizado a un cuerpo neutro, se establece una interacción eléctrica entre las cargas del primero y el cuerpo neutro. Como resultado de esta relación, la redistribución inicial se ve alterada: las cargas con signo opuesto a la carga del cuerpo electrizado se acercan a éste. En este proceso de redistribución de cargas, la carga neta inicial no ha variado en el cuerpo neutro, pero en algunas zonas está cargado positivamente y en otras negativamente Decimos entonces que aparecen cargas eléctricas inducidas. Entonces el cuerpo electrizado induce una carga con signo contrario en el cuerpo neutro y por lo tanto lo atrae.
CITAS Y REFERENCIAS BIBLIOGRAFICAS:
http://www.monografias.com/trabajos12/carel/carel.shtml#for
3. ¿qué es un circuito electrico?
Es el conjunto de componentes unidos entre sí que permiten el paso de la corriente eléctrica o electricidad.
Sus elementos son:
Generador: Es el que genera o produce la electricidad. Para nuestro uso domestico los generadores que más usamos son la línea domestica, y las pilas o baterías.
Cables y Conectores: Son los materiales que permiten el paso de la electricidad. El más utilizado es el cable de cobre.
Elementos de Control: Nosotros podemos controlar el paso de la electricidad en nuestros circuitos eléctricos. El elemento de control más conocido y empleado es el interruptor que controla el paso o no de la electricidad.
Elementos de Protección: Son aquellos que protegen al circuito de sobrecargas o cortocircuitos; pero también son aquellos que sirven de protección al usuario. Por ejemplo, un fusible es un elemento de protección al circuito., mientras que el revestimiento de los cables de cobre es un elemento de protección al usuario.
Receptor: Es el artefacto o dispositivo eléctrico que queremos hacer funcionar, en el se transforma la energía eléctrica en algún otro tipo de energía.
CITAS Y REFERENCIAS BIBLIOGRAFICAS:
http://www20.brinkster.com/fmartinez/electricidad2.htm
4. ¿clases de circuito electrico?
Las clases de circuito electrico son:
Circuito Eléctrico en Serie: En este tipo de circuito, la conexión es lineal; es decir, sigue una sola trayectoria desde el generador hasta llegar al receptor. Este tipo de circuito es muy limitado en cuanto a sus aplicaciones.
Circuito Eléctrico en Paralelo: Este tipo de conexión contempla dos o más derivaciones (desviaciones) de la trayectoria inicial. Con el circuito eléctrico en paralelo podemos hacer funcionar a más de un receptor, utilizando un solo generador.
Circuito Eléctrico Mixto: En la realidad, los circuitos eléctricos son mixtos, es decir, combinan una parte de conexión en serie con una parte de conexión en paralelo.
CITAS Y REFERENCIAS BIBLIOGRAFICAS:
http://www20.brinkster.com/fmartinez/electricidad3.htm
5. ¿cómo es el campo electrico en un condensador?

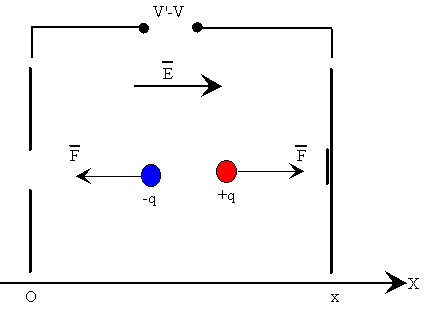

El condensador almacena energía eléctrica en forma de campo eléctrico cuando aumenta la diferencia de potencial en sus terminales, devolviéndola cuando ésta disminuye. Matemáticamente se puede obtener que la energía, , almacenada por un condensador con capacidad C, que es conectado a una d.d.p. V, viene dada por:
CITAS Y REFERENCIAS BIBLIOGAFICAS:
http://www.sc.ehu.es/sbweb/fisica/elecmagnet/mov_campo/mov_campo.html
http://es.wikipedia.org/wiki/Condensador_eléctrico
6. ¿cuál es la unidad de medida de un condensador?
Las unidades de medida para la capacidad de los condensadores, como ya dijimos es el “faradio” y corresponde en el sistema internacional de medidas a:
CITAS Y REFERENCIAS BIBLIOGRAFICAS.
http://www.geocities.com/jjrc_79/electronica/fundamentos/resistencias/resistencias.htm
http://html.rincondelvago.com/capacidad-de-los-condensadores.html
7. ¿qué es una resistencia y cuál es su unidad de medida?
- Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones.
A.- Electrones fluyendo por un buen conductor eléctrico, que ofrece baja resistencia.
B.- Electrones fluyendo por un mal conductor eléctrico, que ofrece alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al no poder circular libremente y, como consecuencia, generan calor.

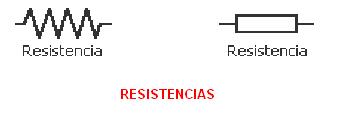

Aqui podemos observar una imagen de un grupo resistores.
- Su valor o su unidad de medida es en ohmios y se designa con la letra griega omega mayúscula (Ω).
La resistencia electrica se mide con el Ohmímetro es un aparato diseñado para medir la resistencia eléctrica en ohmios.
Debido a que la resistencia es la diferencia de potencial que existe en un conductor dividida por la intensidad de la corriente que pasa por el mismo, un ohmímetro tiene que medir dos parámetros, y para ello debe tener su propio generador para producir la corriente eléctrica.
CITAS Y REFERENCIAS BIBLIOGRAFICAS.
http://www.asifunciona.com/electrotecnia/ke_resistencia/ke_resistencia_1.htm
http://es.wikipedia.org/wiki/Resistencia_eléctrica
8. ¿cuál es el instrumento de medición para condensadores, resistencias y corriente electrica?
galvanómetro: son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad.
Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente.
multitester
http://html.rincondelvago.com/uso-de-multitester.html
http://www.monografias.com/trabajos/medielectricos/medielectricos.shtmlos
9. ¿qué son componentes electrónicos (semi conductores y transistores?
Los componentes son elementos básicos con los que se construyen circuitos, y desempeñan, por lo tanto, las funciones elementales de la electrónica.
Propiedad de un objeto o sustancia que hace que se resista u oponga al paso de una corriente eléctrica.

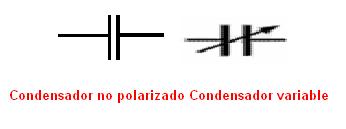

CONDENSADOR.
El condensador es uno de los componentes mas utilizados en los circuitos eléctricos.
Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica.
REÓSTATOS
Son resistencias bobinadas variables dispuestas de tal forma que pueda variar el valor de la resistencia del circuito en que esta instalada, son capaces de aguantar mas corriente.
Dispositivo eléctrico que consta de una bobina de cable situada junto a una o varias bobinas más, y que se utiliza para unir dos o más circuitos de corriente alterna (CA) aprovechando el efecto de inducción entre las bobinas.
Los transistores se componen de semiconductores.
Dispositivo que convierte la energía química en eléctrica. Todas las pilas consisten en un electrolito (que puede ser líquido, sólido o en pasta), un electrodo positivo y un electrodo negativo. El electrolito es un conductor iónico; uno de los electrodos produce electrones y el otro electrodo los recibe. Al conectar los electrodos al circuito que hay que alimentar, se produce una corriente eléctrica.
Semiconductores:
Un semiconductor es un componente que no es directamente un conductor de corriente, pero tampoco es un aislante. Este es una sustancia que se comporta como conductor o como aislante dependiendo del campo eléctrico en el que se encuentre.
En los semiconductores se producen corrientes producidas por el movimiento de electrones como de las cargas positivas (huecos). Los semiconductores son aquellos elementos perteneciente al grupo IV de la Tabla Periódica (Silicio, Germanio, etc.
Comentario:
Para esta pregunta lo que hemos observado son los componentes electrónicos que existen los cuales los utilisaremos en la construccion de la alarma casera. Tales tenemos como los condensadores, resistencias, etc.
CITAS Y REFERENCIAS BIBLIOGRAFICAS.
http://www.monografias.com/trabajos16/componentes-electronicos/componentes-electronicos.shtml
http://www.monografias.com/trabajos11/semi/semi.shtml
http://es.wikipedia.org/wiki/Semiconductor
10. ¿qué es un circuito electrónico y un diagrama electrónico?
Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos, tales como resistencias, inductancias, condensadores y fuentes, o electrónicos, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales eléctricas.
El término se utiliza principalmente para definir un trayecto continuo compuesto por conductores y dispositivos conductores, que incluye una fuente de fuerza electromotriz que transporta la corriente por el circuito.
Por el tipo de señal | Por el tipo de régimen | Por el tipo de componentes | Por su configuración |
De corriente continua. De corriente alterna. Mixtos | Periódico Permanente | Eléctricos: Resistivos, inductivos Electrónicos: Digitales, analógicos y mixtos | Serie |
Comentario:
Lo que hemos podido observar son lo que es un sistema de circuito y un diagrama los cuales son muy diferentes ya que uno es el esquema o la maqueta en otras palabras y el otro que es el sistema de Circuitos que es el que esta con todos los elementos ya en si.
CITAS Y REFERENCIAS BIBLIOGRRAFICAS.
http://es.wikipedia.org/wiki/Circuito_eléctrico
http://es.wikipedia.org/wiki/Diagrama_electrónico
http://es.encarta.msn.com/encyclopedia_761569464/Circuito_eléctrico.html
11. ¿diagrama electrónico de una alarma casera?
El diagrama electrico de una alarma casera podria ser de la siguiente manera, tal como lo mostraremos el cual tiene como sensor a un papel de aluminio.
Este diagrama nos servira para guiarnos ya que asi sera mucho mas facil su realisacion Al comprender todos los símbolos y los valores de cada elemento, se procede a comprarlos, y comenzar el proceso de ensamblaje y prueba del funcionamiento.

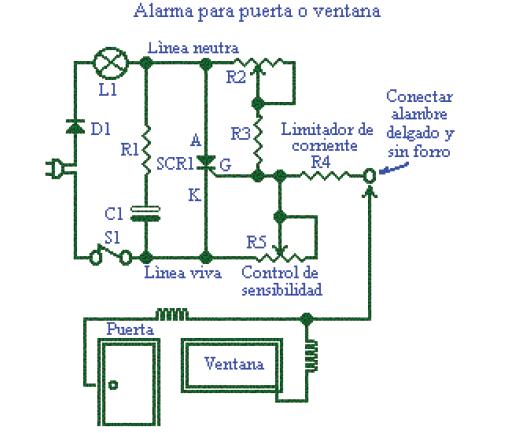

El diagrama seria el siguiente:

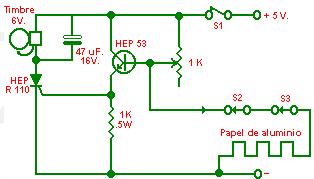

o tambien:
Comentario:
Aqui lo que le hemos mostrado son dos modelos y/o sistemas de diagrama del cual como seria nuestra alarma casera ya que se necesita de dicho diagrama para su construccion.
CITAS Y REFERENCIAS BIBLIOGRAFICAS.
Ilustrados. PROYECTO ALARMA DE PAPEL DE ALUMINIO.
http://www.ilustrados.com/documentos/eb-proyectoalarmapapelaluminio.doc
12. ¿cuáles son los componentes o elementos electrónicos para construir la alarma casera?
Como hemos visto y como hemos hecho mencion de los componentes que son necesarios para construir una alarma casera serian los mismo que se utilisarian para esta, entonces deacuerdo a lo mencionado los componentes o elementos electronicos necesarios serian parecidos o algunos de los mencionados en la pregunta numero 9; tales como condensador, resistencia, transformadores, transitores, semiconductores, etc.
Tambien pueden intervenir otros componente como:
Bocina:
La bocina o difusor de sonido proyecta el sonido canalizado por el interior del brazo hacia el exterior.
Es un altavoz que utiliza una bobina para amplificar la señal.
La bocina es un cono alimentado por un motor que permite aumentar la señal eléctrica de entrada hasta en 10 dB a la salida, con lo que son muy empleadas cuando se requiere gran volumen sonoro. Esta amplificación la realizan gracias al motor.
Fotocelda(fotoresistencia).
Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Puede también ser llamado fotorresistor, fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuya siglas (LDR) se originan de su nombre en inglés light-dependent resistor.
Un fotorresistor está hecho de un semiconductor de alta resistencia.
Comentario:
Como hemos podido observar en esta pregunta es muy similar a la numero 9 como hago mencion, aparte de los elementos que hemos mencionado tambien tendremos que hacer uso de la bocina la cual es importante parra el sistema de alarma que pondremos en practica.
Citas y referencias bibliograficas.
http://www.coleccionfb.com/pagina_nueva_28.htm
http://es.wikipedia.org/wiki/Altavoz_de_carga_con_bocina
http://es.wikipedia.org/wiki/Fotoresistencia
13. ¿cómo construir un circuito impreso de la alarma casera?
Para poder construir el sitema de circuitos debemos guiarnos del esquema electrico, por lo tanto el sircuito seria de la siguiente manera.
Sistema de circuitos 1.
Sistema nuemero 2.
14. ¿cómo seguir los pasos para construir una alarma haciendo uso de las herramientas adecuadas?
Para poder construir una alarma casera podemos seguir el siguiente proceso claro esta basandonos en el esquema mostrado anteriormente el cual es alarma de aluminio, este procedimiento no significa de que todos van a ser iguales pero este nos servira de guia.
Procedimientos para la alarma de aluminio.
1.- Cortar la placa cobreada dándole medidas de 15.5 x 9.5 cm.
2.- Forrar con tirro la parte superior de la placa cobreada.
3.- Dibujar sobre el tirro el diagrama del circuito.
4.- Cortar con un cuchillo sobre el tirro, la parte dibujada del diagrama, para luego dejar al descubierto la parte de cobre donde se montarán las piezas.
5.- Aplicar esmalte de uñas sobre la parte descubierta que ya no tiene tirro encima, dejando que se seque bien, seguidamente quitar el tirro, de modo que quede dibujado el diagrama con el esmalte.
6.- Calentar 1 taza de agua y disolver en ella 2 onzas de percloruro. Seguidamente introducir la placa en el recipiente que contiene el agua con percloruro y agitarlo hasta que el cobre se desprenda de la parte no esmaltada de la placa cobreada.
7.- Introducir la placa en agua con bicarbonato para limpiarla completamente de cualquier residuo de percloruro que haya quedado. Posterior a eso, descubrir el cobre utilizando un removedor de esmalte, y la placa quedará lista para comenzar a ensamblar el circuito, de esta manera:
8.- Soldar cada uno de los elementos sobre la placa, utilizando el cautín y estaño, de acuerdo al diagrama del circuito.
Finalmente si es que quieres para que tenga una mejor estetica, se puede aplicar o instalar en caja protectora el circuito, protegiéndolo y dándole una mejor apariencia.
Resultando y quedando de la siguiente manera:
Comentario:
En esta pregunta lo que hamos podido observar es el debido procedimiento para poder llevar a cabo el emsamblaje de la alarma casera; el procedimieno es claro y presiso.
Citas y referencias bibliograficas:
Universidad católica de occidente. Ilustrados.
http://www.ilustrados.com/documentos/eb-proyectoalarmapapelaluminio.doc
15. Averiguar sobre decibeles, límites del humano y animales.
El decibel es una unidad de medida mediante la cual se trata de determinar la sonoridad.
Límite humano:
Ruido que dificulta el sueño 30
Ruido que dificulta la conversación 40
Probable pérdida de sueño 45
Malestar diurno moderado 50
Malestar diurno fuerte 55
Comunicación verbal muy difícil 65
Pérdida de oído a corto plazo 75
Pérdida de oído a largo plazo 110-140
Límites en los animales:
Los animales poseen un sentido de audición aguda y por tanto los límites de decibeles deben ser menores como en la selva, para no perjudicar el sistema auditivo animal.
Comentario:
Lo que podemos apreciar aca en la pregunta es que los seres humano y los animales somos sensibles a ciertos sonidos o a ciertas medidas de sonido que podemos soportar.
Citas y referencias bibliograficas:
Caretas. Decibeles Humalistas.
http://www.caretas.com.pe/Main.asp?T=3082&S=&id=12&idE=698&idSTo=73&idA=23201
Tierra américa. Perú: Castigarán el ruido.
http://www.tierramerica.net/2001/0401/ecobreves.shtml
16. Averiguar sobre series y sucesiones: progresiones aritméticas y geométricas.
Sucesión:
Se denomina sucesión a una función cuyo dominio es el conjunto de los números naturales.
Para denotar el n-ésimo elemento de la sucesión se escribe an en lugar de f(n).
Ejemplo:
an = 1/n
a1 = 1, a2 = 1/2, a3 = 1/3, a4 = 1/4, ...
SERIES:
Dada una sucesión an es posible formar una nueva sucesión Sn del siguiente modo:
S1 = a1
S2 = a1 + a2
S3 = a1 + a2 + a3
S4 = a1 + a2 + a3 + a4...
Sn = a1 + a2 + a3 + a4 + ... + an
La sucesión Sn se llama serie y se denota por+inf
Σn=1 an o simplemente Σ an
Los elementos a1, a2, a3, ..., an, ... de la sucesión original son los términos de la serie y S1, S2, S3, ..., Sn, ... se denominan las sumas parciales de la serie.Una serie es una sucesión de sumas parciales.
Progresión Aritmética
Llamamos progresión aritmética a toda sucesión real en la que cada uno de los términos (excepto el primero) se obtienen del anterior sumando una constante que se denomina diferencia.
Progresión Geométrica
Llamamos progresión geométrica a toda sucesión real en la que cada uno de los términos (excepto el primero) se obtiene del anterior multiplicandolo por una constante que se denomina razón de la progresión.
Comentario:
Las series y progresiones son numeros o cantidades; lassucesiones son una función cuyo dominio es el conjunto de los números naturales y la serie es una sucesión de sumas parciales
